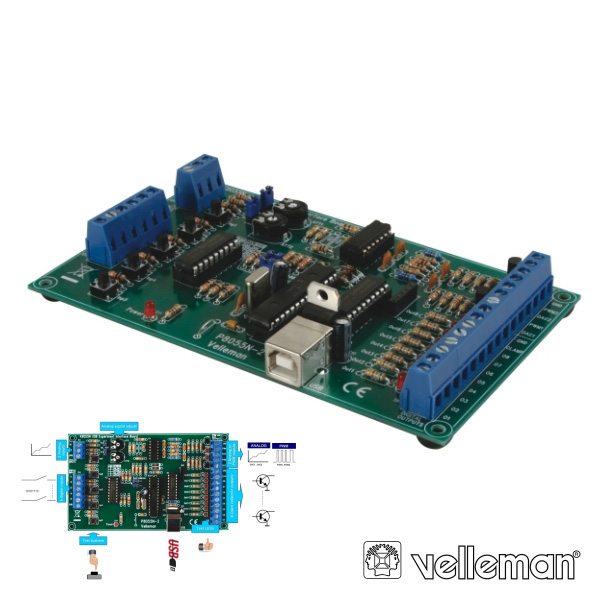

O K8055, Interface USB, tem 5 canais digitais de entrada e 8 canais digitais de saída. Adicionalmente, existem duas entradas analógicas e duas saídas analógicas com uma resolução de 8 bit. É possível aumentar o número de entradas e saídas através da ligação de mais placas (até quatro, no máximo) aos conectores USB do seu PC. Todas as rotinas de comunicação estão agrupadas numa DLL (Dynamic Link Library). Pode escrever as suas próprias aplicações em Windows (98SE, 2000, Me, XP), Delphi, Visual Basic, C++ Builder ou qualquer outra ferramenta com 32 bits que suporte chamadas a DLL.

Features

• DIAGNÓSTICO / SOFTWARE de TESTE:
  • saída/entrada para teste separadas
  • função 'Clear all / set all'
  • função contador nas entradas 1 e 2 com balanço regulável (2KHz, máx., dependendo da carga total de I/O)
  • sliders ajustados na saída analógica
  • bargraph analógico
• sistema mínimo necessário:
  • Pentium
  • ligação USB1.0 ou superior
  • Windows 98SE ou superior (Win NT excluído)
  • leitor de CD e rato
• também disponível em versão montada: VM110

Specifications

• 5 entradas digitais (0= massa, 1= aberto) (botões de teste na placa)
• 2 entradas analógicas com atenuação e amplificação (opcional) (+5V para teste)
• 8 saídas digitais com interruptores em colector aberto (50V/100mA, máx) (indicador a LED na placa)
• 2 saídas analógicas:
  • 0 a 5V, resistência de saída 1K5
  • saída PWM 0 a 100% em colector aberto, 100mA / 40V, máx. (indicador a LED na placa)
• tempo de conversão: 20ms por comando
• alimentação: USB 70mA, aprx.
• software para teste com DLL incluída
• dimensões: 145 x 88 x 20mm

Files

• illustrated_assembly_manual_k8055_pt_rev3.pdf
• usermanual_k8055_dll_pt.pdf

Stock Info

• Inner carton:
• Outer Carton: 20
• EAN Barcode: 5410329282257
• Packaging: Box (Carton)

Extra information

• link for Linux application
  http://linuxk8055.free.fr
• Third party Visual #csharp dotNET driver for K8055
  http://www.k8055-velleman.at.tt/
